山特UPS配置指南
应用目标
目标一：实现山特UPS的预警事件的短信提醒。
目标二：与山特各种UPS监控软件无缝对接，简单配置，无须二次开发。
参考文献与资源
-
《网管短信通V2.0使用手册》
-
《网管短信通V2.0联机帮助》
-
《Winpower用户手册》
-
山特UPS系列产品概述
山特公司情况
1984年 SANTAK CORP.（山特集团）设立于美国加州。致力于开发制造开关电源，后备式不间断电源、在线式中、小型不间断电源。
1987年 与深圳中亚电源设备有限公司合作生产后备式不间断电源。
1988年 开发生产在线式不间断电源。
1990年 成立香港山特电子有限公司，负责大陆及香港、东南亚地区的行销工作。
1992年 成立深圳山特电子有限公司，加强在中国的售后服务。
1993年 成立北京、上海、广州、成都、武汉、沈阳、济南、福州等8个分公司。
1998年 为用户提供全方位的服务，开通“山特服务直通车”，全面实行三年保修、全国联保、定期巡检、24小时服务热线、外地48小时到达现场制度。
1999年 荣获“ISO9002质量体系认证证书”，获科技部“国家重点新产品”殊荣。
山特 UPS系列产品
| 产品系列 |
|
产品系列描述 |
管理方式 |
| TwinGuard（TG）系列--TG500/TG1000 |
|
轻松走入家庭和办公环境，帮您节省有效空间。对于PC用户而言，计算机周围拥挤不堪的状况变得轻松、和谐。面板简洁明快、容易操作。 |
winpower2000 电源监控软件。
|
| MultiPower(MT)系列---- MT500/MT1000/MT1000S |
|
MT系列UPS是专门针对网络节点及高档工作站用户而设计的全能上网型UPS。 |
城堡系列在线式UPS
Castle（C）系列
C1K(S)
C2K(S)
C3K(S)
C6K(S)
C10K(S)
3C10KS
3C15KS
3C20KS |
|
山特城堡（Castle）系列在线式UPS，包括容量1KVA至20KVA的一系列的UPS产品，与在线互动式或后备式UPS相比，在线式UPS能够为负载提供更佳的电源环境，无论从稳压输出范围、频率范围、输入杂讯的滤除，乃至市电模式与电池模式零转换时间等方面考虑，在线式均是最佳的UPS结构，因此，重要的设备，或是对电力环境要求苛刻的设备几乎都应选用在线式UPS。 |
| 3C3 系列 UPS |
|
3C3系列产品是具有高效率、高性能的双转换纯在线，3相输入，3相输出的UPS产品。 |
机架式（Rack）UPS
C1KR(S)
C2KR(S)
C3KR(S)
C6KR(S) |
|
山特城堡（Castle）系列机架式（Rack）UPS，是纯在线式（on line）UPS，容量包括1KVA至6KVA。与在线互动式或后备式UPS相比，在线式UPS能够为负载提供最佳的电源环境，无论从稳压输出范围、频率范围、输入杂讯的滤除，乃至市电模式与电池模式零转换时间等方面考虑，Rack UPS是最佳的UPS结构。因此，此系列特别针对关键设备，如通讯系统和计算机网络系统，或是对电力环境要求苛刻的设备提供更加灵活、可靠的电源保护。 |
| A系列 |
|
山特 A UPS集当今电力电子和自动控制领域最新成果于一身，是为推动电源保护领域的技术进步而诞生的颠峰之作。山特 UPS采用抽屉式高智能模块化设计，可通过增减机柜内UPS模块来满足功率输出及可靠性要求，具有极大的弹性，实现最佳性价比。山特 UPS采用高效率、高性能以及高输出电压稳定度的双转换纯在线架构，它兼容三相和单相市电输入，并可通过判断当前市电状态自动地在三/单相之间切换。采用高速DSP作为控制器的山特 UPS拥有强大的信息处理能力，提供人性化的操作界面和最完善的电源管理功能，不但极大的提高了UPS自身的运行质量，而且通过全中文液晶屏以及与电脑和网络的完美连接使得您对UPS的操作与管理得心应手。山特 UPS能够解决几乎所有的电源问题，为各种负载提供安全有效的电源保障，使您在各种恶劣的电源环境下均可高枕无忧。 |
山特UPS监控系统——软/硬件
产品名称 |
功能描述 |
网管短信通
支持情况 |
WinPower 2000 |
软件用于监控山特智能UPS，可以保证计算机系统不会因为市电的故障而遭到损坏。通过该软件，用户可以在同一个局域网内监视和配置网上的任意一台UPS。一个Monitor 可以监测多台UPS；同时，多个Monitors 也可以一起来监测一台UPS。即使计算机没有通过串口同UPS联接，计算机在市电故障时也能通过UPS受到保护。当然，WinPower2000 也可以用在非联网的计算机上。
Winpower 所具有的功能和优点
?? Agent 激活后，永不停顿地运行。时时刻刻保护你的设备。
?? 卸载方便、干净、彻底，不留痕迹。绝不增加系统开销，是绿色软件。
?? 所有信息尽收眼底。市电、UPS、负载、电池的信息在同一窗口显示，一览无遗。
?? 具有自动搜索并远程监控局域网中任意平台(Windows、Linux 和Unix)任意一台UPS 功能。
?? 具有手动搜索并远程监控互联网中任意平台(Windows、Linux 和Unix)任意一台UPS 功能。
具有安全保护机制，可以设置系统管理员密码，以防他人恶意破坏。
?? 只有系统管理员才可获“完全控制”权限，其它用户只能查看。
?? 具有数据自动保护功能。能自动关闭正在运行的大部分应用程序并保存相关文档。
?? 具有定时UPS 开关机功能，最大限度保护你的计算机系统。
?? 具有定时UPS 自我测试功能，最大限度保护你的UPS。
?? 具有网络关机功能，最大限度保护你的网络系统。
?? 具有数据日志（包括市电、UPS、负载、电池）和事件日志功能。以便系统管理员进行UPS 系
统的日常维护。
?? 灵活多样的消息传递手段，让你随时随地掌握UPS 系统的状态，绝不会因时空的变换而遗漏。
?? 具备广播消息到网络中每一用户的功能。
?? 具备通过传呼机发送消息功能。
?? 具备通过EMAIL 发送消息功能。
?? 具备通过手机短信息发送消息功能。
|
支持 |
WebPower卡
（硬件方式） |
WebPower支持SNMP和HTTP 协议.用户可以通过Internet浏览器和网管软件及WebPower CentralControl来集中管理UPS. WebPower提供不同操作系统的shutdown程序.Shutdown程序运行在不同的计算机上,并且同WebPower进行实时的通讯;当UPS出现电源故障时,shutdown程序会安全关闭计算机和UPS.
不支持邮件提醒功能。 |
不支持
（若与网管软件配合则支持） |
山特UPS短信预警方案
图（1）
山特UPS的短信预警方案：通过配置一下山特的“电源监控系统”，将预警邮件发送到“网管短信通”的预警邮箱，“网管短信通”就会自动的将预警邮件以短信的形式发送到网管人员的手机上。
下面将介绍基于WinPower2000的应用配置步骤

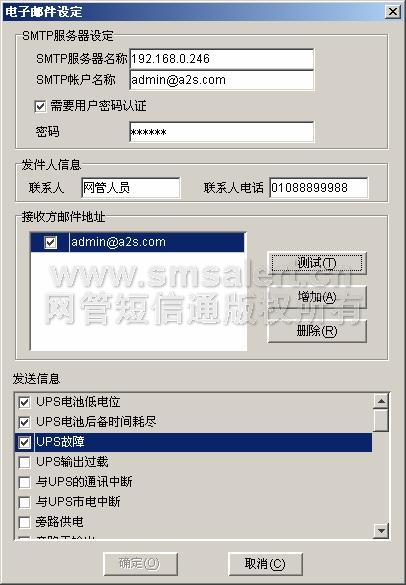

设定“邮件服务”:在“工具”菜单下选择“邮件设定”菜单,弹出“电子邮件设定”对话框，如图（2）进行邮件配置。
图（2）
SMTP服务器设定：
SMTP 服务器名称：为安装网管短信通的机器IP地址，如192.168.2.100。若是与安装在本机则可以设置为localhost或127.0.0.1；
SMTP帐号名称：设置为admin@a2s.com ，即网管短信通默认的预警信箱；
需要用户密码验证：不必开启。若要开启，则密码为123456。
发件人信息（与网管短信通无关）
填写网管人员的名称和联系方式即可。
接收方邮件地址

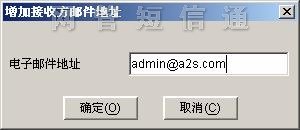

点击添加，得到图（3）：
图（3）
电子邮件地址：输入admin@a2s.com即可，保存即可。

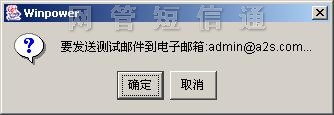

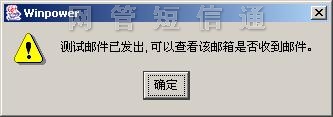

点击“测试”按钮，测试配置是否正确，如图（4）、图（5）。
图（4）
图（5）

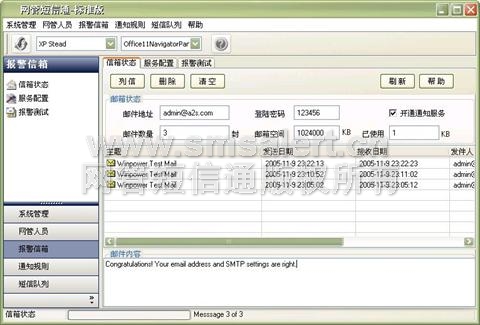

在网管短信通的信箱状态中，若收到测试预警邮件，则配置成功了，如图（6）。
图（6）
选择预警事件
在图（2）中的发送信息中选择需要进行邮件提醒的事件，至此邮件提醒设置就完成了。
网管短信通优势分析
与山特《winpower 2000》自带的短信提醒功能相比，网管短信通具备以下强劲的优势：
功能项 |
功能描述 |
网管短信通 |
Winpower2000 |
预警短信提醒 |
将预警信息发送给网管人员。 |
支持 |
支持 |
设置提醒时段 |
设置短信只在指定的时段进行短信提醒，更贴近网管工作习惯。 |
支持 |
不支持 |
短信状态报告 |
当网管人员收到了预警短信时，系统可以得到短信发送状态报告，记录下网管人员收到短信的时间。 |
支持 |
不支持 |
短信通道共享 |
网管人员需要的是能够同时支持UPS、网管软件、防火墙、监控系统等多套产品的短信产品，以最大的减少维护量，提高工作效率。达到一个短信模块/产品可以进行所有产品的预警提醒。 |
支持 |
不支持 |
